NS0988 利用无损检测技术对碳纤维自行车进行检测、维修

放大字体  缩小字体 发布日期:2020-09-11  浏览次数:149
核心提示:俄勒冈州的一家自行车检查和维修店使用Olympus超声波测厚仪来评估和修复结构损坏。Ruckus Composites的所有者兼首席工程师Shawn
俄勒冈州的一家自行车检查和维修店使用Olympus超声波测厚仪来评估和修复结构损坏。

Ruckus Composites的所有者兼首席工程师Shawn Small在45MG厚度计上显示A超读数,同时在碳纤维自行车车架上进行超声检查。该读数显示接收到的超声能量随时间的变化而变化。

碳纤维自行车车架或部件中未被发现的裂纹可能会给骑车人带来巨大的灾难性后果,导致潜在的伤害。尽管如此,根据碳纤维检验和专业维修店Ruckus Composites(美国俄勒冈州波特兰)的调查,碳纤维自行车车架仍是骑车人能够做出的最好的自行车投资之一,因为碳纤维自行车重量轻、设计舒适、寿命长且可修复。

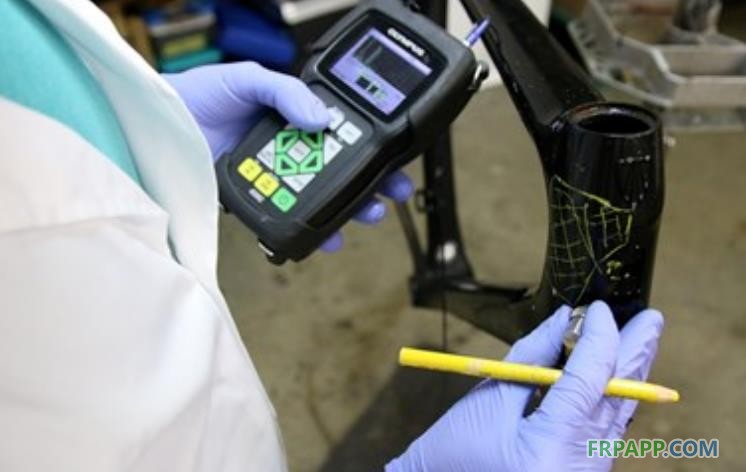

Ruckus Composites的技术人员使用Olympus量规来绘制自行车车架的受损区域。

自2008年开业以来,Ruckus Composites已评估了13,000多种碳纤维自行车,并修理了6,000多种碳纤维自行车,还与全球专业赛车队和自行车商店合作。大约四年前,该商店的所有者兼总工程师Shawn Small投资了奥林巴斯(美国马萨诸塞州沃尔瑟姆)45MG超声波测厚仪,用于高科技碳纤维的检查,调查和质量控制。根据Olympus的说法,Ruckus Composites的检查和维修过程始于使用Olympus量规进行超声扫描和损伤定位。

无损检测仪用于检测内部分层。它可以“看到”自行车车架的复合材料层的内部结构,而无需实际切入车架。根据Olympus的说法,45MG超声波测厚仪通过精确测量超声波换能器产生的声脉冲穿过材料的一侧所花费的时间来工作。在复合材料中,声能从复合材料中纤维之间的各个晶粒边界散射。据说该仪器能够检测物料中的不规则散射图案,并将其发回给操作员。

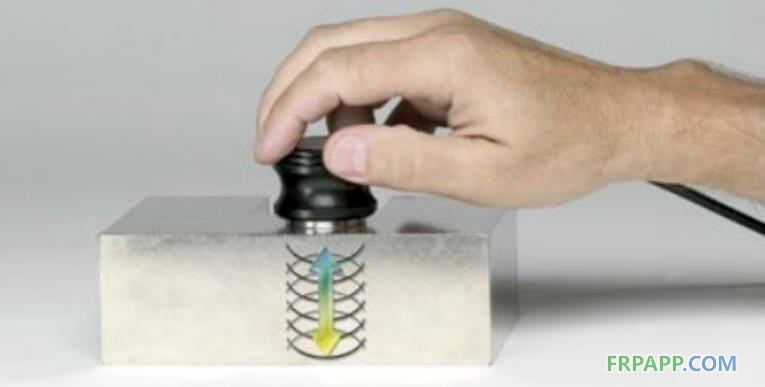

超声波测厚仪的工作原理是测量由小探头(换能器)产生的声脉冲经过试件并从内表面或远壁反射回来所需的时间。

“我们将Olympus45MG超声波测厚仪发挥到了极限;这款设备已经收回了成本,” Small说。“ 45MG超声波测厚仪已成为我们日常业务服务的主要内容。”

斯莫尔补充说,在使用量规绘制出自行车的受损区域后,Ruckus Composites随后设计了锥形复合材料修复计划。损坏的碳纤维是从车架上加工出来的,并根据团队的上班时间安排使用新的碳纤维。Small说,该结构经过真空包装和烤箱固化,然后在内部恢复了油漆和图形。

Small说,Olympus gage有助于Ruckus Composites确保其服务质量,这是基于其显示肉眼看不到的结构完整性的能力,是一个最大的好处,有助于他们确保优质的服务。他补充说,45MG厚度计也易于使用和便携。

Small说:“这辆自行车几乎看不到可见的损坏,这令人震惊。” “我们使用45MG测厚仪来评估复合结构的结构完整性。它还使我们能够准确地规划出我们的复合材料维修过程。这有助于我们确保服务质量。例如,我们可以在未损坏的区域扫描自行车以进行比较,以确定层压板的厚度。然后,我们使用这些数据来告知我们的铺层技术人员需要在损坏区域施加多少材料。

关键词: 碳纤维 复合材料
