缠绕成型芯模结构与制造

（二）管道芯模
       这类芯模通常有三种结构形式。
       1、无封头的整体式结构（图3-5)，这种模具一般由芯轴、副板、外筒体三部分组成，适用于较大角度的常用复合材料管道的缠绕。

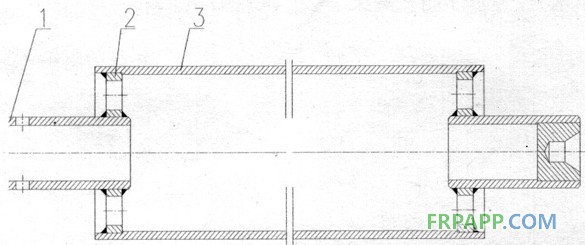

                                                    1一芯轴2一副板3一筒体
                                                    图3-5无封头整体式芯模结构示意图
       2、带封头的整体式结构（图3-6）。这种结构除中间芯轴、副板、外筒体之外，为满足缠绕工艺实施需要，模具两端还安装有可拆卸的封头。这种结构的芯模一般适用于有小角度缠绕要求的复合材料管道的缠绕成型，封头部分只是为了实现缠绕线形而设置，通常在制品固化后需要加工掉，所以封头的尺寸要求不严格，可根据产品批量的大小采用金属或非金属材料，封头和筒体之间应便于拆装且定位可靠。

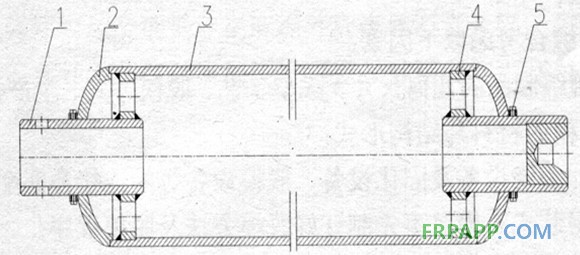

                                         1一芯轴2一封头3一筒体4一副板5一固定环
                                                      图3-6带封头整体式芯模结构示意图
       3、组合式结构。这种结构视具体情况可带封头，也可不带封头，一般适用于脱模设备局限（如对于较长管道，脱管机行程不够）或脱模困难（产品内腔有影响脱模的结构）等情况。根据产品的具体形式可设计为轴向拆分，径向拆分等。图3-7就是一个因脱管机行程不够而设计的轴向拆分式管道缠绕芯模。

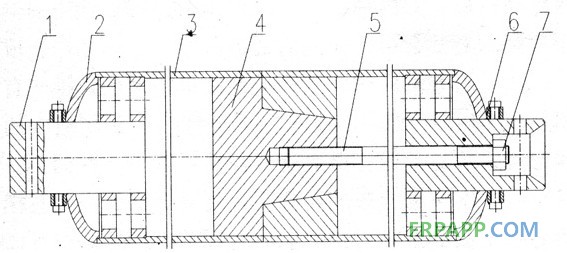

            1一芯轴2一封头3一筒体4一联结块5一锁紧螺杆 6一固定环7一螺母
                                             图3-7组合式结构芯模示意图
