玻璃纤维的强度

      玻纤的最大特点是拉伸强度高，当然受到生产方式、化学成分、温度、湿度等因素制约。普通玻璃的拉伸强度只有400 - 1000公斤/cm2，而拉成纤维后强度能达到20000公斤／cm2。但是，纱或布的强度并不等于所有单纤维强度的总和，甚至要降低80%，原因是：

      ①测量方法造成误差。纱和单丝的强力，随长度增加而增加，而测定单丝强力时的夹距为10mm。测纱的强力时夹距为500mm。

      ②纤维粗细不同造成误差。拉制出来的单纤维直径不均匀率为15%，而受力时缅纤维的伸长率大于粗纤维，因而粗的先断。

      ③直径相同、强度不同的纤维也不一致。分批断裂。

      (2)纤维越细强度越高，其关系见表14。

      可能由于纤维越细，表面上的微裂纹存在的几率也减少，因而断裂的几率也就减少，强度就高。

      (3)E纤维比A纤维强度高20%，S纤维（高强）比E纤维拉伸又高30qo。

      (4)玻纤的捻度越大、拉伸强度越低，如由40捻/m增加到200捻/m，拉伸强度降3-5%。生产中一般不大于300捻/m。加工过程，包括织造方法也造成强度降低。玻纤的剪切强度差、不耐磨、不抗折。

表14

      (5)玻纤纱或布经过热处理后的强度损失，比单纤维热处理后的损失大，因为浸润剂的存在不仅提高了纤维强度的利用系数，而且使纤维之间存在粘结力。要拉断纤维除要克服纤维本身的强度外，还要克服粘结力。玻纤纱中的单纤维强力利用系数，大约有60 - 70%。

 另据资料介绍，玻璃布经过酸处理强度会上升，可能是因纤维上的“伤痕”被溶解掉，产生 硅酸膜起了保护作用。

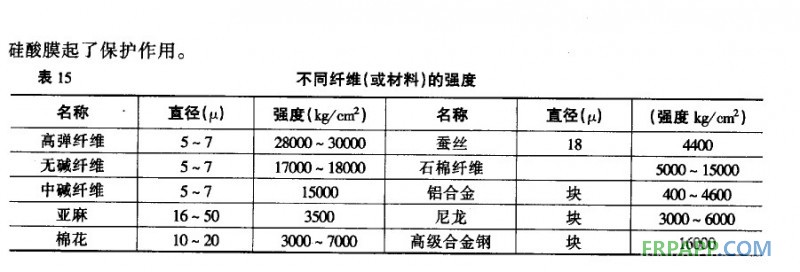

表15    不同纤维（或材料）的强度
