叶片模具(阴模)设计制造介绍

放大字体  缩小字体 发布日期:2014-01-24  来源:FRPAPP.COM  浏览次数:690
核心提示:模具(阴模)的方法有多种,但无论何种方法,都应该满足对模具精度、热稳定性、真空度及耐久度的要求。


 同样模具(阴模)的方法有多种,但无论何种方法,都应该满足对模具精度、热稳定性、真空度及耐久度的要求。
 需要注意的是模具生产和使用的车间需要干净、防风、雨以及阳光直射,并且温度为23±3℃,相对湿度65±15﹪。

  模具设计制作过程
  模具的设计主要包括钢架设计、翻转设计、铺层结构设计、加热系统设计、调节锁紧机构设计等,是集机械、电气、液压、复合材料等于一体的综合设计过程。
  下图所示为模具的整体结构示意图:

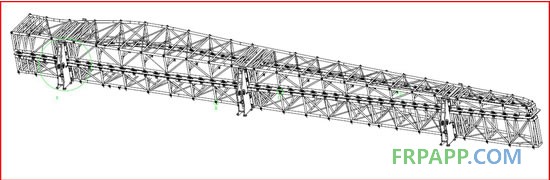

模具的整体结构示意图

钢架设计:考虑了钢架的选材,有限元分析、桁架结构设计等。在满足一定要求例如钢架的强度、刚度、稳定性的前提下,尽可能减小材料的规格,节约成本。同时也需要考虑翻转点的数量

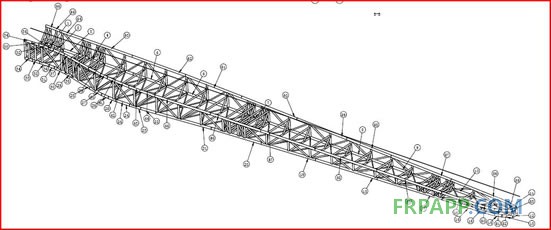

钢架设计

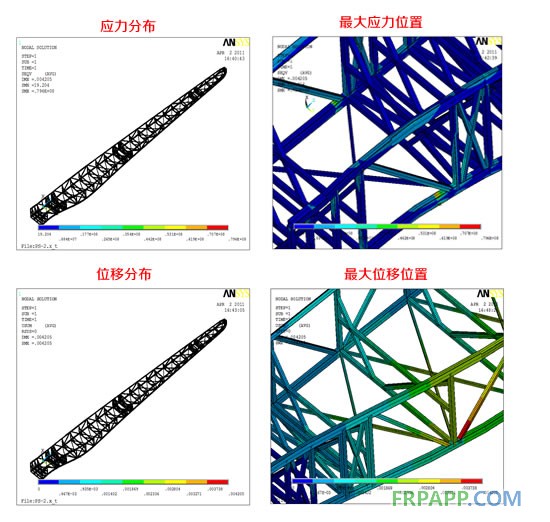

钢架校核



关键词: 叶片模具 阴模 叶片
