3、机织编织物

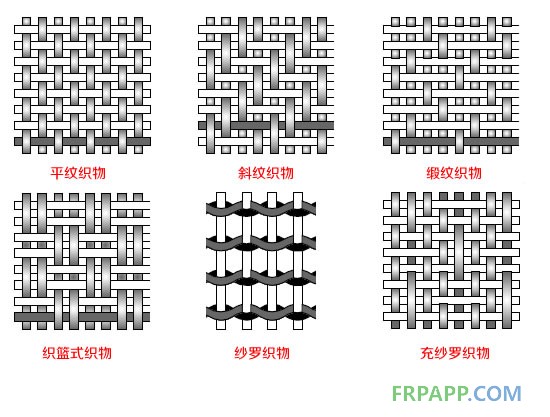

机织编织物指的是由0度和90度两个方向的纤维交互层叠形成的具有规则排列方式的编织物。织物通过两个方向纤维自身的交叉形成整体结构。随形性，表面光滑程度和稳定性由机织排列方式决定。常见的排列方式有如下几种：
平纹织物
最常见的是平纹织物，即纬向纱上下交替穿过每一根经向纱。平纹布的稳定性高和一定的孔隙率，但是随形性较差，而且由于波纹较多也会影响机械性能。特别是对于高密度纤维波纹更为明显，因此这种织法较少用于制造高密度纤维织物。
斜纹织物
斜纹织物中一支或多支纬向纱按照固定的穿插方式上下交替穿过两根以上的经向纱。在表面形成连续或间断的斜纹图案。斜纹织物随形性，浸润性均优于平纹织物，但稳定性不如平纹织物。同时由于波纹较少，表面较平纹织物更为平滑，机械性能也高于平纹织物。
缎纹织物
缎纹织物指纬向纱按照某种顺序穿过几根经纱，按照每个织纹重复单元的纱线数目分类，主要有4-通，5-通和8-通沙缎。缎纹织物波纹少性能高，浸润性和随形性好，但稳定性较差。 由于缎纹织物的不对称性导致一侧经向纱较多，而另一侧纬向纱较多。特别是在制作多层织物时需要注意防止由于不对称而产生的应力集中。
织篮式织物
织篮式织物与平纹织物类似，基本结构为两个或更多的纬向纱为一组上下交替穿过两个或更多的经向纱。两个经向纱穿过两个纬向纱称为2x2织篮。但通常情况下经向和纬向不能完全对称，所以常见的编织方式是8x2或5x4等等。织篮式织物与平纹织物相比波纹少，强度高但稳定性低，通常用在高密度纤维织物中。
纱罗织物
纱罗织物是平纹织物的一种，它是由经向纱自身相互缠绕并上下交替穿过纬向纱，这种织法更加有效地固定了经向纱提高了稳定性，这种织物往往和其它织物配合使用，因为它的孔隙率较高难以单独使用来制备部件。
充纱罗织物
充纱罗织物是平纹织物的一种，它是由特定数量的经向纱，通常是几根上下交替穿过两个以上的纬向纱，纬向纱也以相同方式穿过经向纱。这种编织方式得到织物厚度增加，表面粗糙度加大，孔隙率提高。
编织纱线织物和编织粗纱
纱线编织成的织物比粗纱织物单位重量下的强度更高，粗纱织物生产成本低，树脂浸润性高，但因为粗纱织物只能用高密度纱线生产，只能用来制造中高密度织物。

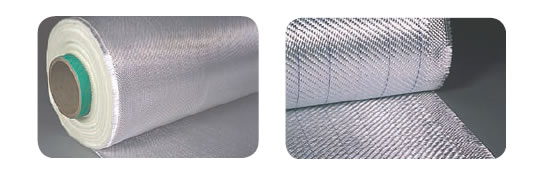

0度/90度缝合织物
0/90织物也可以采用缝合的办法生产，两层互不交叉的纤维布通过缝合线结合在一起。
与交叉编织织物相比，缝合织物可以提高20%的材料性能。主要原因在于：
织物波纹少，在受到外加载荷时迅速承力。
经向纱和纬向纱之间没有交叉点，减少了应力集中现象。
可采用更高密度的纤维生产，类似于单向织物。
其它的优势在于：
可采用克重大于1kg/平米的纤维生产较厚重织物。
高密度织物可降低树脂吸收量。

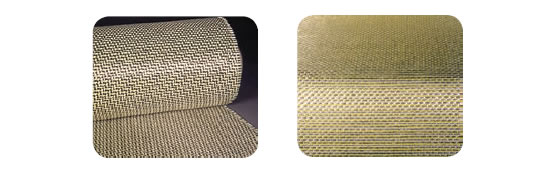

混杂织物
混杂纤维织物是指由两种或两种以上的纤维编织成的织物。在混杂织物中两种纤维的分布可以是一种纤维沿经向，一种纤维沿纬向。但最为常见的是在经向和纬向上都有两种纤维分布。混杂织物主要用于0度/90度交叉编织织物中，也可以用在0度/90度缝合织物和单向及多向织物中，常用的混杂织物有：
碳纤维/芳纶纤维
耐冲击性高，拉伸强度高的芳纶纤维和压缩及拉伸强度高的碳纤维构成的混杂织物，两者均为低密度纤维，但成本均较高。
芳纶纤维/玻璃纤维
低密度，耐冲击性高，拉伸强度高的芳纶纤维和压缩及拉伸强度高的玻璃纤维混杂织物， 因为玻璃纤维的加入使得成本降低。
碳纤维/玻璃纤维
高压缩强度和模量，高拉伸强度和模量的碳纤维，密度较低。与玻璃纤维的配合使得成本降低。
鲁ICP备2021047099号
