为充分发挥注塑成型生产效率高、成本低的优势，努力将断纤程度降至最低，20世纪80年代初LFT-G诞生。LFT-G制品生产的工艺与GMT相似，也需要两个成熟的工艺，即长颗粒的成型和制品的注塑成型或压塑成型。
LFT-G粒料的直径大约为3mm，长度有12mm和25mm两种，其中12mm左右长度的粒料主要用于注塑成型，而25mm左右长度的粒料主要用于压塑成型。在LFT-G粒料注塑成型过程中，尽管注塑成型机经过很多改良，但限于注塑工艺原因，在最后的制成品中纤维只能达到3.2～6.4mm。虽然这个长度比FRTP注塑成型的纤维长，产品的抗冲击性能也明显提高，但是比LFT-D注塑或者压塑成型的纤维要短，强度和抗冲击性也比LFT-D差。
LFT-D是长纤维增强热塑性复合材料在线直接生产制品的一种工艺技术，它区别于GMT和LFT-G的关键因素是半成品步骤被省去了，在材料的选择上也更加灵活。在LFT-D技术中，不仅纤维的含量和长度，而且连其基体聚合物也可以直接调整到最终部件的要求。通过添加剂的用量多少可以改变和影响制品的机械性能和特殊应用材料的特性，如热稳定性、着色性、紫外稳定性以及纤维与基体的粘结特性等，这也意味着每一种特殊应用都可以通过LFT-D获得其独特的材料配方。

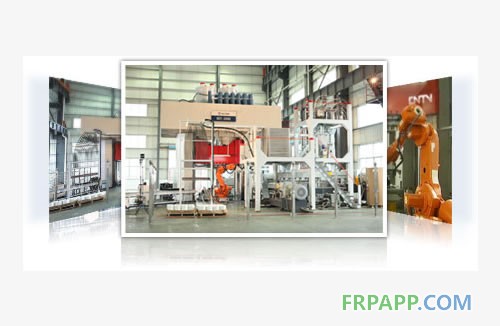

LFT-D典型的工艺是聚合物基体颗粒和添加剂被输送到重量分析给料单元组合中，该单元根据部件的机械性能要求确保适度的混合。经混合后的原料进入双螺杆挤塑机塑化，其熔融化合物通过一个薄膜模头形成类似瀑布的聚合物薄膜，直接进入双螺杆混炼挤塑机的开口处。而玻璃纤维粗纱则通过特别设计的粗纱架，经过预热、分散等程序被引入到聚合物薄膜的顶端，与薄膜汇合一同进入到双螺杆挤塑机中，由螺杆切割粗纱，并把它们柔和地混合到预熔的聚合物当中，然后直接送入压制模具中成型.
LFT-D的优点主要体现在两方面：一是降低了成本。由于是一步法生产，LFT-D生产的大型结构件比二步法生产的GMT或LFT-G压制件的成本低20%～50%；二是制品综合性能优异。
LFT-D压制成型制品的抗冲击性能比GMT略低，但由于比LFT-G成型后的纤维长很多，因此其抗冲击性能明显高于LFT-G。另外，据大量的研究表明，LFT-D注塑的生产率比标准的LFT-G粒料高，因为LFT-D低的塑化要求改善了纤维发生断纤的状况。对于成型周期超过1min的部件用LFT-D注塑设备在30s内就能完成。
LFT除了具有热塑性塑料的特点之外，还由于混配了长玻纤，使其产生了更为优良的机械物理性能和力学性能。其特点如下：
1、密度小、强度高。LFT的密度为1.1～1.6g/cm3，仅为钢材的1/5～1/7，比SMC轻1/4～1/3，它能够以较小的单位质量获得较高的机械强度。
2、可设计性的自由度大。LFT的物理、化学和力学性能都可以通过合理选择原材料的种类、配比、加工方法、纤维含量来进行设计。由于热塑性复合材料的基体材料种类比热固性复合材料多很多，因此，其选材设计的自由度也就更大。
3、热性能提高。一般塑料的使用温度为50～100℃，用玻璃纤维增强后，可提高到100℃以上，一些特殊的LFT使用温度甚至可提高到200℃以上；线膨胀系数比未增强的塑料低1/4～1/2；成型收缩率小，仅为0.2％，提高了制品的尺寸精度；导热系数为0.3～0.36W，与热固性复合材料相近。
4、耐化学腐蚀性。该特性主要由基体材料的性能决定，热塑性树脂的种类很多，每种树脂都有自己的防腐特点，因此，可以根据LFT的使用环境和介质条件，对基体树脂进行优选。
5、良好的介电性能。 LFT不反射无线电波，透过微波性能良好。在LFT中加入导电材料可改善其导电性能，防止产生静电。
6、废料能循环利用。LFT可重复加工成型，废品和边角余料能循环利用，不会造成环境污染。
7、较强的柔韧性、抗冲击性能，良好的抗破坏能力和阻尼性能。
LFT在欧美及中国汽车市场的应用

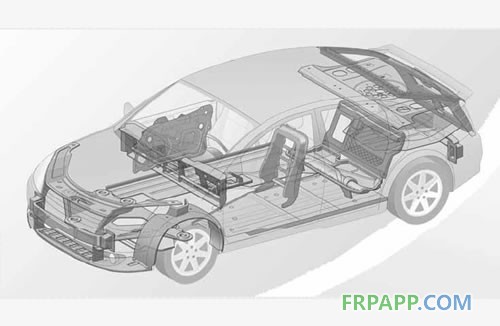

现代汽车工业向着以减轻车身自重为主的节能降耗方向发展。当前，国际上已把塑料的用量作为衡量一个国家汽车工业水平的重要标志之一。轻质高强的LFT材料也已从小批量的、少数的汽车零部件的生产扩展到大批量的、广泛的汽车零部件生产，逐步成为制作汽车零部件的主流材料，尤其是在那些机械强度要求高的领域，如前端框架、吸能防撞保险杠、座椅骨架、车身底护板等。
据统计，汽车行业的LFT消耗量约占世界LFT行业总消耗量的80%。而在汽车行业中，欧美LFT消耗量大约占95%，其中欧洲占80%，美国占15%，
LFT材料在中国的研发始于20世纪80年代未、90年代初，应该说和欧美相比在时间上相差不多，但是产业化进程和应用开发相对滞后。目前，中国己形成具有自主知识产权的GMT、LFT-G和LFT-D产品，并形成了一定的生产能力，但在产品质量和品种门类上与世界先进水平还有相当大的距离。在己知的国产汽车中，LFT零件原材料90%以上都从欧美、韩国引进，而且其应用主要集中在从欧美、韩国引进的车型中。
巨大的市场前景

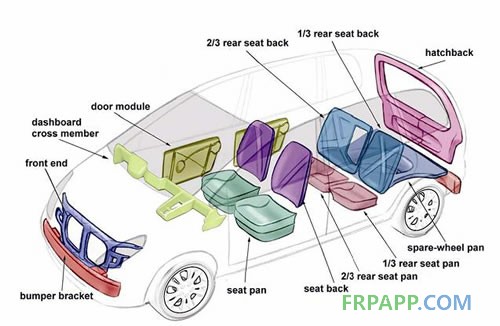

可以说，LFT是汽车复合材料工业中的希望之星。美国Principia咨询公司的市场报告显示，2004年全球LFT市场需求量约为1.08亿kg(2.39亿磅)，销售额为4.5亿美元。LFT完全可以替代汽车业、工业以及园林草坪业中的压铸件、钢质冲压金属件以及短玻纤增强热塑性复合材料件，但是目前汽车行业仍然是LFT主要的应用领域。汽车中应用LFT的零部件主要包括：前端模块框架、车身底护板、仪表台骨架、蓄电池托架、备胎仓、外罩、抗冲构件及其他。总体上看，2004～2009年LFT的市场预计增长率平均可达18%，其中亚洲的增长率最为强劲，约为25%；西欧和北美洲的增长率预计分别可达17%和12%。
另据专家统计，目前在全世界LFT的销售总额中，GMT约占52%，LFT-G约占32%，而LFT-D仅占16%。随着新材料、新工艺、新技术的不断普及和推广，专家预测除GMT以外，LFT的销售量每年将增长30%，其中LFT-D的增长速度会更快。
国内LFT-D从目前来看，LFT-D产品在国内尚未普及。但未来随着业内对LFT-D认知度的不断提高，以及汽车行业节能减排要求的日益严苛，该技术在国内的应用将逐渐增多。
总结：
以LFT-D为代表的连续长纤维增强热塑性汽车复合材料成型工艺技术将会得到强劲的发展，尤其在乘用车轻量化过程中替代金属结构件、半结构件中将发挥重要的作用！
鲁ICP备2021047099号
