表1中的结构构造是常见的FRP船舶中的铺层设计。可以看出，在弯曲刚度相近的情况下，夹层结构的重量比非夹层结构减轻很多。
泡沫夹层结构的优点还有：良好的隔热和隔音性能、抗冲击损伤性能及施工简便性等。在夹层结构中由于芯材是孔隙材料，整个夹层结构的导热系数和R值均比非夹层结构低。由于层合板的层数减少，降低了铺层制作成型的工作量，同时因为夹层结构的刚度较高，减少了加筋的数量，这有利于冲击荷载的扩散。此外，孔隙芯材还能降低船舶航行中的噪声。
泡沫芯材的性能和应用

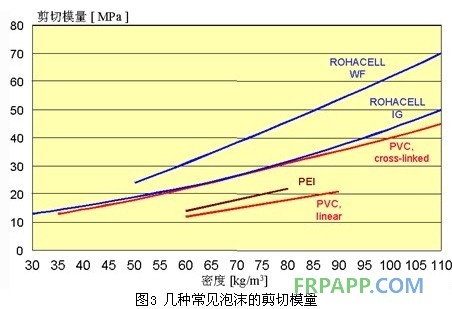

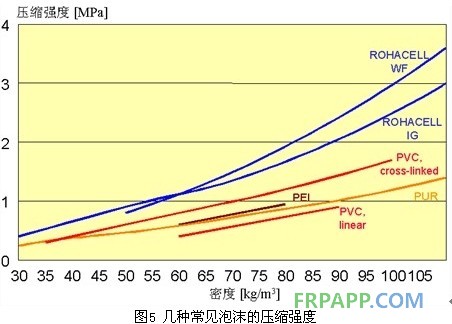

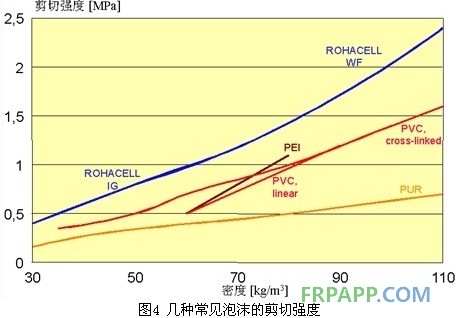

对于芯材，除了剪切模量和强度以外，还需考虑材料的其他性能特点。压缩强度与承受局部荷载的性能相关，这种局部荷载包括工具的坠落、拖船调船时由拖柱、带缆桩和吊环等产生的局部荷载。图3和图4表示了不同泡沫芯材的剪切模量和剪切强度，图5为几种常见泡沫芯材的压缩强度。

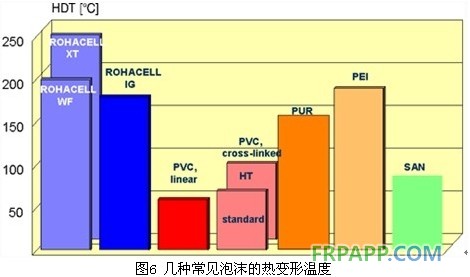

由于泡沫材料是孔隙塑料，还需要根据设计夹层构件的温度要求，参考泡沫的热变形温度来选择适当的泡沫芯材。常见泡沫的热变形温度参见图5。
交联PVC泡沫：这种泡沫是由热塑性的PVC和交联热固性聚氨酯组成，通常简称交联PVC泡沫，其主要产品型号为 Divinycell、Klegecell以及Herex C。交联PVC的强度和刚度比线性PVC的高，但是韧性要差。交联PVC泡沫的热稳定温度为120oC。所以在和环氧预浸料共同使用时，需要注意PVC的热蠕变性能。使用温度范围为-240oC－+80oC，并且能够耐多种化学物质腐蚀。尽管PVC泡沫是可燃材料，但阻燃型的PVC泡沫可用于有严格防火要求的结构中，例如列车车厢等。但是需要注意的是PVC在燃烧以后，会产生HCl。
PVC泡沫耐苯，所以能够和聚酯树脂共同使用。PVC泡沫主要用在一些不需要压力罐的工艺中。选择固化工艺方法时，应虑及PVC泡沫在温度升高时会释放气体，在采用RTM工艺时需要注意。交联PVC泡沫通常用于船底、舷部、甲板、舱壁及上层建筑中。主要厂商有Airex和Diab公司，有多种不同的型号和密度可供选择。
线性PVC泡沫：这类泡沫具有高的韧性、良好的抗冲击性能、能量吸收性能和耐疲劳性能。线性PVC泡沫的强度和刚度相对交联PVC来讲要低。在施工过程中需要注意的是，树脂中的笨会渗透到泡沫里面，使树脂固化不完全，同时引起泡沫降解。这种泡沫通常用于船体受冲击荷载比较大的部位，例如船底和舭舷部。目前主要产品是Airex公司的Airex R 63系列。
PS泡沫：曾广泛用在船舶、冲浪板制造行业。虽然其具有重量轻（40kg/m3），成本低，易于机械加工等主要优点，但因力学性能差，很少在高性能结构构件中使用。另外，这种泡沫不能和聚酯树脂同时使用，因为树脂中含有的苯会降解泡沫。
PUR泡沫：与其他泡沫相比，其力学性能一般，树脂/芯材界面易产生老化，从而导致面板剥离。作为结构材料使用时，常用作层合板的纵、横桁条或加强筋之芯材。有时PUR泡沫也能用于受载较小的夹层板中，起到隔热或隔音的作用。该类泡沫的使用温度是150oC左右，吸声性能良好，其成形非常简单，但是机械加工过程中易碎或掉渣。PUR泡沫价格相对便宜，发泡工艺也比较简单，采用液体发泡。国内国外有众多的生产厂商。
SAN泡沫：它属于热塑性材料，如加拿大ATC公司生产的Corecell®泡沫，主要是针对船舶市场而开发的。发泡制作工艺和线性PVC的工艺基本相同。性能也和线性PVC基本相同，热稳定性能比线性PVC好，相当于普通交联PVC。大多数情况下，在船舶结构中可以用SAN泡沫代替线性PVC泡沫。
PEI泡沫：由聚醚酰亚胺/聚醚砜发泡而成，具有很高的使用温度和良好的防火性能，不过其价位相对较高，但是这种泡沫可以在兼有结构要求和防火要求的部位使用，其使用温度为-194oC－+180oC。由于能满足严格的防火阻燃要求，适合在飞机和列车内使用。目前市场上有Airex公司的Airex R82 之PEI泡沫。
PMI泡沫：在相同密度的条件下，PMI是强度和刚度最高的泡沫材料。其高温下耐蠕变性能使得该泡沫能够适用高温固化的树脂和预浸料。PMI泡沫经适当的高温处理以后，能满足190oC的固化工艺对泡沫尺寸稳定性的要求，适用与环氧或BMI树脂共固化的夹层结构构件中。PMI泡沫是采用固体发泡工艺制作，其为孔隙基本一致、均匀的100%闭孔泡沫。目前市场上有德国德固赛（Degussa）公司生产的ROHACELL®和日本积水化学公司生产的FORMAC®之PMI泡沫。
