以不饱和聚酯树脂为基的玻璃钢复合材料防老化研究进展

　　将环氧化合物1(3，4-环氧环己基碳酸酯)和环氧化合物2(树脂酸2-环氧基辛基酯)、主抗氧剂1010，副抗氧剂(亚磷酸壬基苯基酯)按不同组合制成样品，测定黄变指数的数据列于表7。

由表7可见，1#试样不添加任何稳定剂，黄变指数最高，为51.2；2#和3#试样只加环氧化合物1和2，效果也不好，黄变指数分别为43.4和50.5；7#和8#均加入了抗氧剂，黄变指数降到38.5和37.5；4#、5#、10#试样将环氧化合物与抗氧剂并用，黄变指数进一步降低，9#试样同时使用了环氧化合物和主、副抗氧剂，效果最好，黄变指数降到23.4。由此可见，只有合理配合使用添加剂才能取得较好的效果。

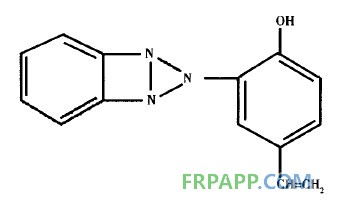

　　反应型添加剂使稳定剂与基材发生化学反应，“键合”到基材中，制成永久性稳定的材料，是工业界研究的一个方向。反应型稳定剂研究始于20世纪70年代，美国纽约工业技术研究所(Polytech.Inst.New York)以Vogl Otto为首的研究组就开始了该领域的研究工作，他们发表了名为“功能聚合物”(Function Polymer)系列论文对其工作进行报道，其间曾与我国的复旦大学、中国科学院北京光化学研究所合作。20多年来该领域的研究已取得长足的进展，出现了大量的专利，有的品种已工业化，成功地用于聚合物材料工业。VOGL等合成了下列带有反应性双键的苯并三唑的紫外线吸收剂(2H5V)：

文献报道用2H5V合成不饱和聚酯树脂的一个实例为：用24.50 g顺丁烯二酸酐、37.00 g苯酐和40.00 g 1，3丙二醇先制成树脂，然后将5.63 g树脂液(由66％的前述树脂和34％的苯乙烯构成)与560 mg 2H5V和70 mg AIBN混合，在60℃固化3 d所制得的树脂在加速老化试验时28 d仍有很好的稳定性，而不加2H5V的树脂100 h后即严重变黄。

4　结语

不饱和聚酯树脂的GFRP是一类通用型结构材料，其综合性能好，用途广泛，由于其耐候性较差，限制了其户外应用，研究改改善其老化性，延缓其老化进程，提高其附加值，扩大其应用范围是提高其经济效益的重要途径。
